Швеллер

ШВЕЛЛЕРЫ
Марочный сортамент
СтЗпс, СтЗсп ГОСТ 380-94
С245, С255, С275, С285, С345, С375 ГОСТ 27772-88
265,295, 315, 325, 345 ГОСТ 19281-89
По требованию потребителя швеллеры изготавлива­ются из стали по ГОСТ 19281-89 с регламентирован­ным химическим составом марок 09Г2, 09Г2С.

Швеллеры с уклоном внутренних граней полок общего назначения. ГОСТ 8240-97

Сортамент профилей

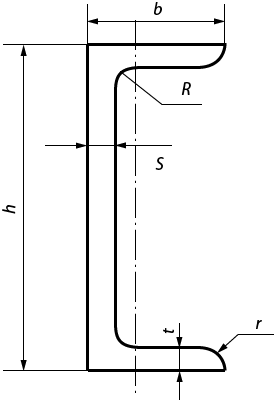

Номер швеллера Размеры, мм Площадь поперечного сечения F, см2
h b S t R r
16У 160 64 5,0 8,4 8,5 3,5 18,10
16аУ 160 68 5,0 9,0 8,5 3,5 19,50
18У 180 70 5,1 8,7 9,0 3,5 20,70
18аУ 180 74 5,1 9,3 9,0 3,5 22,20
20У 200 76 5,2 9,0 9,5 4,0 23,40
27У 270 95 6,0 10,5 11,0 4,5 35,20
З0У 300 100 6,5 11,0 12,0 5,0 40,50

Справочные значения для осей

Номер швеллера Х-Х Y-Y Хо, см
lx, см4 Wx, см3 ix, см Sy, см3 ly, см4 Wy,см3 ly, см
16У 747,0 93,4 6,42 54,10 63,30 13,80 1,87 1,80
16аУ 823,0 103,0 6,49 59,40 78,80 16,40 2,01 2,00
18У 1090,0 121,0 7,24 69,80 86,00 17,00 2,04 1,94
18аУ 1190,0 132,0 7,32 76,10 105,00 20,00 2,18 2,13
20У 1520,0 152,0 8,07 87,80 113,00 20,50 2,20 2,07
27У 4160,0 308,0 10,90 178,00 262,00 37,30 2,73 2,47
З0У 5810,0 387,0 12,00 224,00 327,00 43,60 2,84 2,52

Швеллеры изготавливаются мерной длины 4,1-12 м, кратной длины, немерной длины (длина свыше 12 м-по согласованию).

Швеллеры стальные горячекатаные

Характеристики

Размеры, допуски Номер профиля 8, 10, 12, 14, 16
Длина от 4 до 12м
Допуски по высоте от ±1,5 до ±2,5 мм
Допуски по толщине от-0,7 до-0,8 мм
Допуски по длине до 8 мм +40 мм; св. 8 мм +80 мм.
Отклонения по массе 1м от -5 % до +3 %
Кривизна не более 0,2 % длины

Стандарты на сортамент и технические требования
ГОСТ 8240, ГОСТ 27772, ГОСТ 19281, ГОСТ 535, TV 14-1-3023-80, TV 14-15-146-85, TV 14-1-4877
Стандарт на химсостав, марки стали
ГОСТ 380, ГОСТ 19281, ГОСТ 27772, TV 14-1-4877-80 08ХГСДП, TV 14-15-146-85
